Introducción a la pantalla de vibración de flip-flip-flip

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2024-09-30      Origen:Sitio

Preguntar

wechat sharing button
line sharing button
twitter sharing button
facebook sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

La pantalla vibrante de flip-flip-flip de GN está construida fundamentalmente con un excitador de estilo de caja, un marco vibratorio primario, un marco de pantalla flotante, resortes de corte, resortes de amortiguación, una malla de poliuretano flexible , estructuras de soporte y un sistema de conducción. Su movimiento operativo sigue un patrón de amplitud lineal. Esta pantalla utiliza el principio de doble resonancia de doble masa, lo que permite que el marco de la pantalla flotante alcance amplitudes significativas e impartiendo una aceleración material de hasta 50 g en la superficie de la pantalla. Como resultado, se emplea ampliamente para la detección seca de materiales de grano medio a fino, así como sustancias húmedas, pegajosas o desafiantes de la pantalla. Su diseño minimiza la obstrucción de los agujeros de pantalla y cuenta con una alta eficiencia de detección.

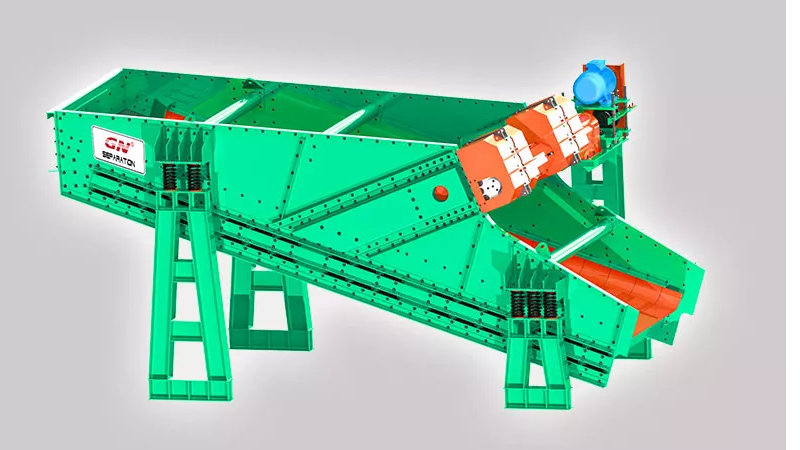

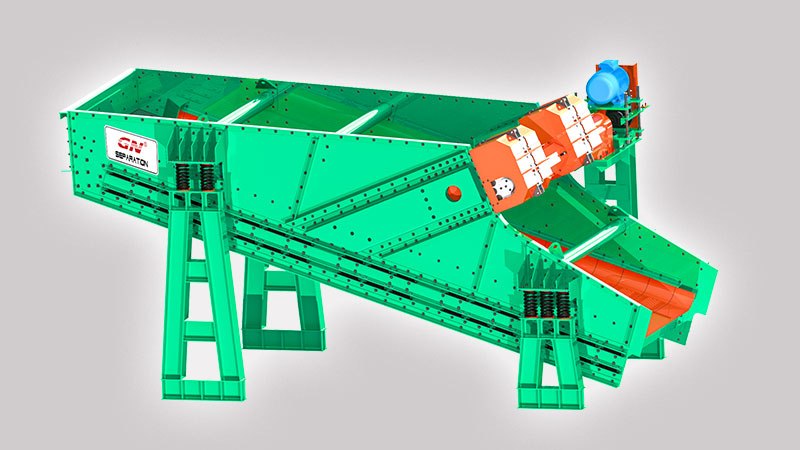

Flip-flip-vibrating-screen04


Características y ventajas

1. El tablero de la máquina de la pantalla está elaborado sin soldadura, utilizando una placa de acero de aleación de alta resistencia conocida por su resistencia de impacto superior. En cambio, incorpora remaches de Huck importados para el ensamblaje de tensión hidráulica, eliminando el estrés residual de soldadura y exhibiendo principios de diseño avanzados.

2. Para mejorar el rendimiento, se emplea el análisis de elementos finitos para refinar la estructura de la pantalla y los parámetros de vibración, asegurando evitar las frecuencias naturales en todos los niveles, minimizar los efectos de resonancia y, en última instancia, prolongar la vida útil de la máquina general.

3. Bajo la pantalla, el tren cruzado presenta un diseño de tubo rectangular, mientras que la excitante caja de haz cuenta con una construcción liviana pero robusta con una dureza excepcional. Además, el proceso de tratamiento térmico posterior a la soldado aplicado a los componentes clave disipa efectivamente el estrés de soldadura, lo que garantiza un rendimiento y durabilidad óptimos.

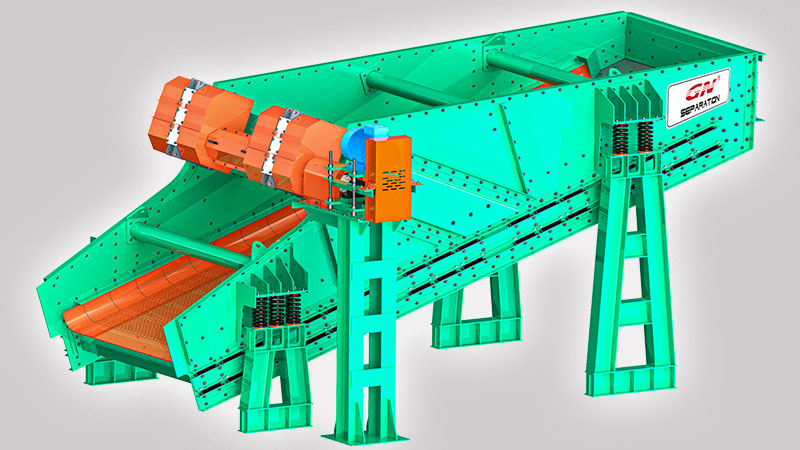

Flip-flip-vibrating-screen02

Principio de trabajo para la pantalla vibratoria de flip-flip

La pantalla vibratoria de flip-flip funciona en función del principio de doble resonancia de doble masa, en la que un solo accionamiento inicia un movimiento de doble vibración. El marco de pantalla vibratoria primario es accionado por una fuerza emocionante, ejecutando vibraciones fundamentales. El marco de la pantalla flotante, vinculado al marco primario a través de resortes de corte, se involucra en movimiento relativo dentro del régimen de resonancia cercana.

La malla de la pantalla de poliuretano está anclada en un extremo a un haz fijo y en el otro a un haz flotante. El movimiento recíproco entre estas vigas se estira y retrae continuamente la pantalla, impartiendo una aceleración sustancial al material. Esto garantiza el levantamiento completo y la estratificación del material.

La pantalla es capaz de entregar una aceleración de hasta 50 g al material, aflojándola y impulsándola a través de la malla para realizar la detección. A lo largo del proceso, la malla de la pantalla sufre una deformación elástica debido a la desviación continua, desalojando efectivamente los materiales húmedos y pegajosos de su superficie.
